产品用途 |
| |

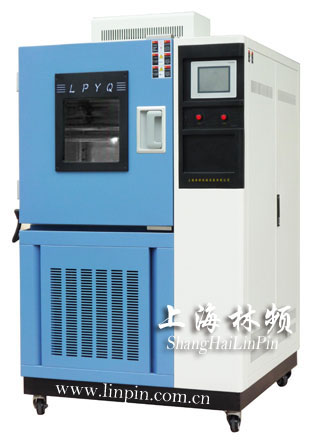

高低温交变湿热试验机适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下、检验其各项性能指标。 |
|
箱体结构 |
| |
高低温交变湿热试验机箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。
箱体内胆采用进口高级不锈钢（SUS304）镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度。
补水箱置于控制箱体右下部，并有缺水自动保护，更便利操作者补充水源。
大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。
加湿系统管路与控制线路板分开，可避免因加湿管路漏水发生故障，提高安全性。
水路系统管路电路系统则采用门式开启，方便维护和检修。
门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。
箱体左侧配直径25mm或50mm或100mm的测试孔，可供外接测试电源线或信号线使用。(孔径或孔数须增加定货时说明)。
机器底部采用高品质可固定式PU活动轮。 |
|
制冷系统 |
| |
高低温交变湿热试验机制冷机采用法国原装“泰康”全封闭压缩机。
冷冻系统采用单元或二元式低温回路系统设计。
采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温湿度分布均匀。
风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬间温湿度回稳时间快。
升温、降温、加湿系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。 |
|
控制系统 |
| |
高低温交变湿热试验机温湿度控制仪表采用“韩国”全进口超大屏幕画面（5.7寸LED显示器），荧幕操作简单，程式编辑容易，无须按键输入，屏幕直接触摸选项。（韩国TEMI880仪表）
控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示。
具有100组程式1000段999循环步骤的容量，每段时间设定最大值为99小时59分。
资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机。
具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能。
具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。 |
|
符合标准 |
| |
GB/T2423.1-2001 GB/T2423.2-2001 GB/T2423.3-1993 GB/T2423.4-1993 |
|
规格与技术参数 |
|
型号(cm) |
GDJS-100 |
GDJS-225 |
GDJS-500 |
GDJS-800 |
GDJS-010 |
|
工作室尺寸 |
45*45*50 |
50*60*75 |
70*80*90 |
80*100*100 |
100*100*100 |
|
外型尺寸 |
105*97*176.5 |
105*102*200 |
132*132*217 |
147*152*231.5 |
167*152*231.5 |
|
功率(-40℃时) |
6.0(KW) |
7.0(KW) |
13.5(KW) |
15.0(KW) |
16.5(KW) |
|
性
能
指
标 |
温度范围 |
A:-20℃～150℃ B:-40℃～150℃ C:-60℃～150℃ D:-70℃～150℃ |
|
湿度范围 |
30～98％R.H |
|
波动/均匀度 |
≤±0.5℃/≤±2℃ |
|
湿度偏差 |
＋2、-3％R.H |
|
升温速率 |
1.0～3.0℃/min |
|
降温速率 |
0.7～1.0℃/min |
|
|
控
制
系
统 |
控制器 |
进口可编程触摸式液晶中英文对话式显示.微电脑集成控制器 |
|
精度范围 |
设定精度：温度±0.1℃、湿度±1％R.H，指示精度：温度±0.1℃、湿度±1％R.H |
|
温湿度传感器 |
铂金电阻 PT100Ω/MV |
|
加热系统 |
全独立系统，镍铬合金电加热式加热器 |
|
加湿系统 |
外置隔离式，全不锈钢浅表面蒸发式加湿器 |
|
除湿系统 |
采用蒸发器盘管露点温度层流接触除湿方式 |
|
供水系统 |
加湿供水采用自动控制.且可回收余水.节水降耗 |
|
制冷系统 |
全封闭风冷单级压缩制冷方式/原装法国“泰康”/全封闭风冷复迭压缩制冷方式 |
|
循环系统 |
耐温低噪音空调型电机.多叶式离心风轮 |
|
使
用
材
料 |
外箱材质 |
优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理 |
|
内箱材质 |
SUS304不锈钢优质镜面光板 |
|
保温材质 |
聚胺脂硬质发泡/超细玻璃纤维绵 |
|
门框隔热 |
双层耐高低温老化硅橡胶门密封条 |
|
标准配置 |
多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔（25、50、100mm）1个 |
|
安全保护 |
漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流保护/控制器停电记忆 |
|
电源电压 |
AC380V±10％ 50±0.5Hz 三相五线制 |
|
使用环境温度 |
5℃～＋30℃ ≤85％R.H |
|
注：1、“GDJS”为高低温交变湿热试验箱型号。
2、以上数据均在环境温度（QT）25℃.工作室无负载条件下测得
3、可根据用户的具体要求定做非标型高低温交变湿热试验室
本技术信息，如有变动恕不另行通知 | |
